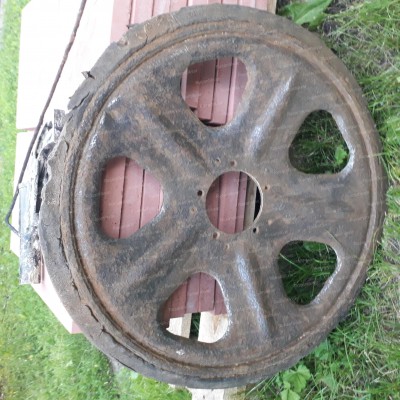

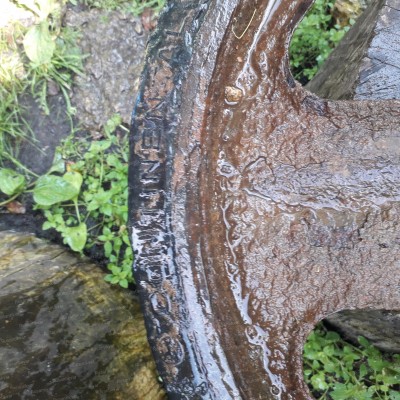

подскажите чье колесо!?

[Коп1975]

подскажите чье колесо!?

[Коп1975]

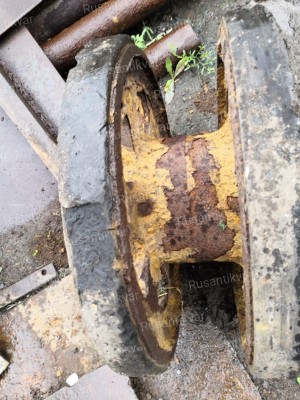

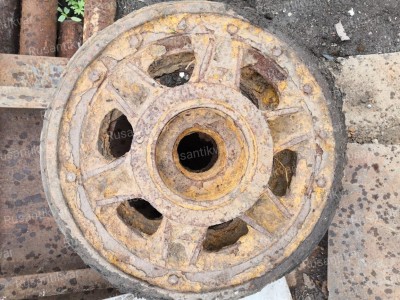

И еще одно каток на определение

?

[КОТТ]

У вас колесо от Немецкого бронетранспортера Sd Kfz 251 Ганомаг

[КОТТ]

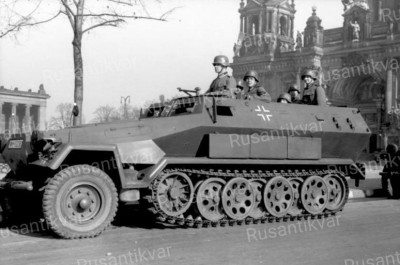

вот он сам

[КОТТ]

SdKfz 251, Sonderkraftfahrzeug 251 — германский средний полугусеничный бронетранспортёр периода Второй мировой войны.

Создан фирмой Hanomag в 1938 году на базе артиллерийского тягача Sd Kfz 11 и производился серийно с июня 1939 года по март 1945 года. Во время Второй мировой войны, SdKfz 251 наряду с лёгким SdKfz 250 являлся основным броневым транспортёром Германии, а также послужил основой для целого семейства боевых машин различного назначения.

По числу выпущенных экземпляров во время Второй мировой он уступал только американскому бронетранспортёру M3. В её ходе SdKfz 251 поставлялся в незначительных количествах союзникам Германии, а в послевоенное время его модернизированный вариант Tatra OT-810 производился в Чехословакии до 1962 года на заводе «Подполянске строярне» в Детве. В 1980-х массово снимался с вооружения армии ЧССР, а в 1995 году последние экземпляры сняты с хранения.
История создания
Во время Второй мировой войны немецкая армия первой в мире массово приняла на вооружение бронетранспортеры и очень эффективно их использовала, заставив союзников разработать похожие машины, а затем и перенять тактику их применения. Основным бронетранспортером, применявшимся немцами, стал полугусеничный Sd Kfz 251, обычно называемый «Ганомаг» (по названию предприятия-изготовителя). Его использовали для транспортировки пехоты (мотопехота) и тяжёлого вооружения (миномёты, крупнокалиберные пулемёты, пушки, огнемёты и пусковые ракетные установки), на его базе создавались санитарные, штабные машины и машины связи. Бронетранспортеры состояли на вооружении немецкой армии в течение всей Второй мировой войны и применялись на всех театрах войны. После войны модификация Sd Kfz 251 — ОТ 810 состояла на вооружении чехословацкой армии.

Дальним предком Sd Kfz 251 был полугусеничный грузовой автомобиль фирмы Даймлер. Этот грузовик, изготавливаемый немцами для Португалии, был оснащен резиновыми лентами, соединявшими ведущие колеса с дополнительной парой направляющих колес. Такая примитивная гусеница позволяла машине уверенно двигаться по мягкому грунту.

В 1915—1916 годах появились очередные модели полугусеничных машин — «Бременваген» и «Мариневаген» I и II. Эти машины состояли на вооружении Sturm-Panzerkraftwagen-Abteilung (батальон штурмовых бронеавтомобилей). В 1917 году фирма Бенц представила полугусеничный артиллерийский тягач «Крафтпротце», которых впоследствии было выпущено 42 штуки. В 1919 году один такой автомобиль получил бронирование и был передан полиции. В период Веймарской республики работы над новыми конструкциями полугусеничных автомобилей были продолжены.

На базе шасси стандартного 3-тонного артиллерийского тягача фирма «Рейнметалл-Борзиг» разработала полностью бронированный гусеничный автомобиль, вооруженный размещенной в броне-башне пушкой 3.7 cm KwK L/70 калибра 37 мм. Вспомогательное вооружение составлял спаренный с пушкой пулемет MG 34 калибра 7,92 мм, такой же пулемет мог быть установлен на зенитной турели на башне машины.

В июле 1934 года был завершен первый опытный образец полугусеничного артиллерийского тягача, получившего обозначение HK 600p. В движение тягач приводился двигателем Боргвард KJ54 мощностью 68 кВт/92 л. с. В 1934 году тягач был переименован в HL KI 2, а весной 1936 года началось его серийное производство. Первые машины были направлены в 23-й полк легкой артиллерии. Всего было выпущено 505 таких тягачей.

Во второй половине тридцатых годов появились первые полугусеничные бронетранспортеры. Самый известный из них — HI6 — был разработан гамбургской фирмой Ганза-Ллойд. В 1936 году лицензию на эту машину выкупила ганноверская фирма «Ганомаг». Бронетранспортер был разработан на базе 3-тонного полугусеничного артиллерийского тягача, о котором упоминалось выше. Шасси бронетранспортера изготавливали на фирме «Ганомаг», бронекорпус — на фирме «Бюссиг» в Берлине-Обершёневайде, а окончательную сборку производили на других предприятиях.

Первые машины, получившие обозначение HKL 6р, были выпущены в 1937 году, а бронетранспортеры нуль-серии — в 1938 году. Название бронетранспортера полностью звучало так — «mitteler gepanzert Mannschaftstransportwagen» (MTW) — то есть средний бронетранспортер. Первые серийные образцы Sd Kfz 251 поступили в части летом 1939 года.

Бронетранспортеры Sd Kfz 251 выпускались в четырех модификациях — Ausf. А, В, С и D, и в 23 специализированных вариантах, отличавшихся друг от друга вооружением и оборудованием. Варианты были обозначены цифрами, например Sd Kfz 251/3 или Sd Kfz 251/16. Следует особо отметить, что специализированный вариант бронетранспортера мог принадлежать любой из четырех модификаций, например Sd Kfz 251/3 выпускался на базе Ausf. А и Ausf. D. То, какая модификация была использована для постройки специализированного варианта, можно, в принципе, установить только по году выпуска конкретного экземпляра.

Броневой корпус
Корпус бронетранспортера состоял из каркаса, на который при помощи клепки или сварки устанавливали броне-плиты корпуса. На бронетранспортерах Sd Kfz 251 применяли гетерогенные броне-плиты — их наружная поверхность была более твердой, чем внутренняя. Лобовая, бортовая и кормовая броня была толщиной 14,5 мм, а днище и крыша корпуса — 8 мм.

В силовом отделении размещался двигатель, топливный бак, рулевое управление передними колесами и др. За противопожарной перегородкой находился пост управления, где были места механика-водителя и командира бронетранспортера. На приборном щитке в районе места механика-водителя были установлены приборы, контролирующие параметры работы двигателя (термометр, датчик давления масла, тахометр, указатель топлива), спидометр и контрольные лампочки. Управление бронетранспортером осуществлялось при помощи руля и педалей (сцепление, газ и тормоз). Справа от места механика-водителя находились два рычага; переключатель скоростей и ручной тормоз.

В правой части поста управления размещался командир бронетранспортера. На некоторых моделях, например Sd Kfz 251/9, место командира бронетранспортера (одновременно командира расчета) было перенесено в кормовую часть боевого отделения.

По обеим стенам боевого отделения устанавливались скамьи для солдат десанта. На бронетранспортерах первых модификаций (Sd Kfz 251 Ausf. A-C) скамьи были покрыты дерматином, позднее применяли простые скамьи в виде трубчатой рамы с натянутым на неё брезентом. Использовали и деревянные сидения. На стенах боевого отделения были предусмотрены крепления для оружия десанта: карабинов Маузер 98k калибра 7,92 мм и пистолетов-пулеметов MP 38 и MP 40 калибра 9,0 мм.

У специализированных моделей бронетранспортера Sd Kfz 251 боевое отделение было переоборудовано для размещения дополнительной радиостанции, пушки или прибора ночного видения. У санитарного автомобиля были оборудованы стеллажи для установки носилок. У бронетранспортеров Sd Kfz 251 Ausf. А в бортах боевого отделения имелись смотровые щели, закрытые бронестеклом. На передних крыльях находились габаритные огни. Рядом были установлены прожекторы (прожектор). На корме бронетранспортера располагались позиционные огни. Антенна находилась или у корпуса (Sd Kfz 251 Ausf. А) или на стене боевого отделения (прочие модификации).

[КОТТ]

Модификации и машины на базе Sd Kfz 251

Sd Kfz 251 Ausf D

Sd.Kfz. 251/9 «Stummel»

Sd.Kfz. 251/7 «Pionierpanzerwagen»

Sdkfz 251 с установкой Wurfrahmen 40
Sd. Kfz.251/1 — основная серийная модель. Открытый сверху сварной бронекорпус. Вооружение 1 — 2 пулемёта, экипаж 12 (2+10) человек. Часть машин оборудовалась специальными контейнерами для запуска реактивных снарядов — Wurfrahmen 40 — калибра 280 и 320 мм. С каждого борта крепились три контейнера. Боевая масса 9,14 т, экипаж 7 человек. Принят на вооружение в 1940 году — получил прозвище «Пехотной „Штуки“».

Sd. Kfz.251/2 — mittlerer Schutzenpanzerwagen mit Granatwerfer — самоходный миномёт. Вооружение: 81-мм миномёт sGrWr 34 внутри кузова (боекомплект 66 выстрелов), 1 пулемёт MG34 (боекомплект 2010 патронов). Боевая масса 8,64 т, экипаж 8 человек.

Sd. Kfz.251/3 — mittlerer Funkpanzerwagen — машина связи. В зависимости от назначения оснащалась радиостанциями FuG 4, FuG 5, FuG 7, FuG 8, FuG 11 и FuG 12 в различных комбинациях. Применялись мачтовые, штыревые и рамочные антенны.

Sd. Kfz.251/4 — mittlerer Schutzenpanzerwagen fur Munition und Zubehor des lelG 18 — транспортер боеприпасов и артиллерийский тягач для буксировки лёгких пехотных орудий lelG 18 калибра 75 мм, 105-мм лёгких полевых гаубиц leFH 18/1 и противотанковых пушек калибра 37-75 мм. Боевая масса 8,75 т, экипаж 7 человек, вооружение 1 пулемёт MG 34. В укладке — 120 выстрелов к орудию.

Sd. Kfz.251/5 — mittlerer Schutzenpanzerwagen fur Pionier — машина для перевозки сапёров и сапёрного снаряжения. Боевая масса 8,87 т, экипаж 9 человек, вооружение 1 пулемёт MG 34 (боекомплект 4800 патронов). Часть машин имела радиостанции FuG 8 и FuG 4.

Sd. Kfz.251/6 — mittlerer Kommandopanzerwagen — передвижной командный пункт для командиров высшего звена (дивизия, корпус, армия). Радиостанции FuG 11 и FuG Tr, позже — FuG 19 и FuG 12.

Sd. Kfz.251/7 — mittlerer Pionierpanzerwagen — улучшенный Sd. Kfz.251/5. Штурмовые мостики по бокам корпуса. Часть машин имела радиостанции FuG 5.

Sd. Kfz.251/8 — mittlerer Krankenpanzerwagen — бронированная санитарная машина. Вместимость: два лежачих и четыре сидячих или восемь сидячих раненых.

Sd. Kfz.251/9 — mittlerer Schützenpanzerwagen 7,5 cm K 37 — самоходная установка с короткоствольной пушкой 7,5 cm K 37 (Sf) (позже 7,5 cm К 51). Углы горизонтального наведения пушки ?12°. Телескопический прицел SfIZF 1. Боекомплект 52 выстрела. Боевая масса 8,53 т, экипаж 5 человек, дополнительное вооружение 1 пулемёт MG 34 или MG 42. Изготовлено 1293 экземпляра (1942 - 152, 1943 - 452, 1944 - 686, 1945 - 3)

Sd. Kfz.251/10 — mittlerer Schützenpanzerwagen 3,7 cm Pak — машина командиров взводов в мотопехотных частях. Вооружение: 37-мм противотанковая пушка Pak 35/36 (боекомплект 168 выстрелов) за штатным щитом и пулемёт MG 34 (боекомплект 1100 патронов) или противотанковое ружьё PzB 39 калибра 7,9 мм. Боевая масса 8,02 т, экипаж 5 человек. Изготовлено 311 экземпляров (1941 - 80, 1943 - 231)

Sd. Kfz.251/11 — mittlerer Fernsprechpanzerwagen — машина для укладки телефонного кабеля. Катушка с кабелем монтировалась на правом крыле бронетранспортёра. Экипаж 5 человек, вооружение 1 пулемёт MG 34.

Sd. Kfz.251/12 — mittlerer Messtrupp und Geraetpanzerwagen — машина артиллерийской разведки и управления огнём. Радиостанция FuG 8 с рамочной антенной. Экипаж 6 человек.

Sd. Kfz.251/13 — mittlerer Schallaufnahmepanzerwagen — БТР артиллерийской звуковой разведки.

Sd. Kfz.251/14 — mittlerer Schallauswertepanzerwagen — развитие предыдущего варианта. Боевая масса 8,5 т, экипаж 8 человек.

Sd. Kfz.251/15 — mittlerer Lichtauswertepanzerwagen — машина светометрической разведки.

Sd. Kfz.251/16 — mittlerer Flammpanzerwagen — самоходный огнемёт. Вооружение: два огнемёта калибра 14 мм и два пулемёта MG34. Огнемёты устанавливались по бортам бронетранспортёра, запас огнесмеси 700 л (на 80 двухсекундных выстрелов). Дальность огнеметания до 35 м (в зависимости от направления ветра). Изготовлено 347 единиц (1943 - 338, 1944 - 9).

Sd. Kfz.251/17 — mittlerer Schützenpanzerwagen mit 2 cm Flak 38 — самоходная зенитная установка. Автоматическая зенитная пушка Flak 38 калибра 20 мм за штатным щитом в середине кузова с откидными бортами. Боекомплект 600 выстрелов. Боевая масса 8,8 т, экипаж 4 — 6 человек. Изготовлено 215 единиц (1943 - 4, 1944 - 121, 1945 - 90).

Sd. Kfz.251/18 — mittlerer Beobachtungspanzerwagen — машина наблюдения и связи. Радиостанция FuG 8. Экипаж 6 человек.

Sd. Kfz.251/19 — mittlerer Fernsprechbetriebspanzerwagen — передвижная телефонная станция.

Sd. Kfz.251/20 — mittlerer Schützenpanzerwagen — Infrarotscheinwerfer — самоходный инфракрасный прожектор. С конца 1944 г. известен как «Филин» (Uhu). Внутри кузова установлена поворотная установка прожектора — осветителя для ночных прицелов танков «Пантера». Инфракрасные приборы танка «Пантера» действовали на расстоянии до 400 м, а БТР «Филин» мог обнаружить и осветить цели на расстоянии до 1500 м. Командир БТРа с ИК-прожектором направлял действия взвода «Пантер» (5 танков) с помощью радиостанции FuG 5. Экипаж 4 человека. Изготовлено 60 единиц.

Sd. Kfz.251/21 — mittlerer Schützenpanzerwagen mit Drilling-MG 151/20 — самоходная зенитная установка. Штырьевой лафет Flakdrilling Socklaffete — с тремя авиационными автоматическими пушками MG 151/20 калибра 20 мм за небольшим П-образным щитом в середине кузова. Боекомплект 3000 выстрелов. Дополнительное вооружение: пулемёт MG 42. Экипаж 6 человек. Изготовлено 387 единиц (1944 - 311, 1945 - 76).

Sd. Kfz.251/22 — mittlerer Schützenpanzerwagen mit 7,5 cm Pak 40 — самоходная артиллерийская установка, 75-мм противотанковая пушка Pak 40/1 за штатным щитом в передней части кузова. Углы горизонтального наведения — 20° влево и 18° вправо. Боекомплект 22 выстрела. Экипаж 4 человека. Изготовлено 268 единиц ( 1944 - 40, 1945 - 228).

Sd. Kfz.251/23 — mittlerer Schützenpanzerwagen mit 2 cm KwK — разведывательный бронетранспортер с 20-мм танковой пушкой и пулеметом MG 42 в башне типа Hangelaffete 38, такой же, как у бронеавтомобилей Sd.Kfz.234/1. Боекомплект 100 выстрелов и 2010 патронов. Экипаж 4 человека. Эта модификация явилась последней в линейке. В конце 1944 были изготовлены несколько прототипов. Данные о серийном производстве отсутствуют.

Серийное производство

SdKfz 251, захваченный польскими войсками во время Варшавского восстания в 1944 году
1939 - 232

1940 - 337

1941 - 424

1942 - 1200

1943 - 4258

1944 - 7785

1945 - 1016 (по март)

Из них модификаций Sd Kfz 251 A, B, C - 4650, Sd Kfz 251 D - 10602.

Машина нашла широкое применение в самых разных частях вермахта. Её значимость в ходе Второй мировой войны трудно переоценить. Прежде всего она использовалась как бронетранспортёр для быстрого перемещения пехоты (панцергренадеров) и в этом качестве особенно хорошо себя показала на пересечённой местности Северной Африки и Восточного фронта благодаря высокой проходимости полугусеничного движителя. Также Sd Kfz 251 активно использовался для буксировки орудий (в том числе и тяжёлых), для подвоза боеприпасов. На большинство машин устанавливались пулемёты MG34 или MG42, что позволяло эффективно использовать их в качестве подвижных огневых точек против живой силы противника и небронированных целей, а модификации с зенитными и полевыми орудиями использовались для уничтожения низколетящих самолётов и танков противника.
